ET-AVR328 PLUS2

AVR > ET-AVR328 PLUS2 ....(ขั้นตอนการสั่งซื้อ)

ET-AVR328 PLUS2 (P-ET-A-00542) [ 1,290.- ยังไม่รวม Vat]

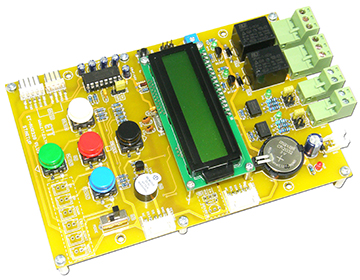

เป็นบอร์ดชุดไมโครกึ่งสำเร็จที่พร้อมนำไปใช้งานได้เลย ใช้ CPU ในตระกูล AVR เบอร์ ATMEGA328

เขียนโปรแกรมด้วยภาษา ซี ของ Arduino สามารถเขียนโปรแกรม พร้อม DOWNLOAD เข้าตัว CPU ได้

โดยตรงผ่านทาง PORT RS232 โดยบนบอร์ดจะมีส่วน แสดงผล LCD, ชุด OUTPUT RELAY 2 ช่อง,

ชุดรับ INPUT DC 2 ช่อง, RTC พร้อม BAT 3V, RS232 PORT, คีย์กดใช้งาน 5 คีย์ ฯลฯ

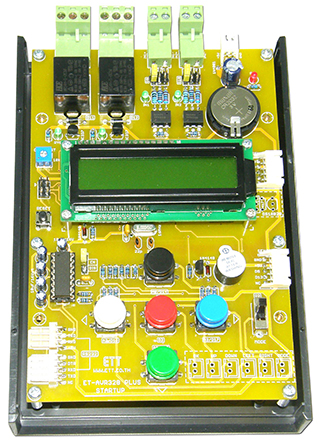

(ด้านบน) ภาพตัวอย่างเมื่อประกอบเข้ากับ ET-Project BOX 2B

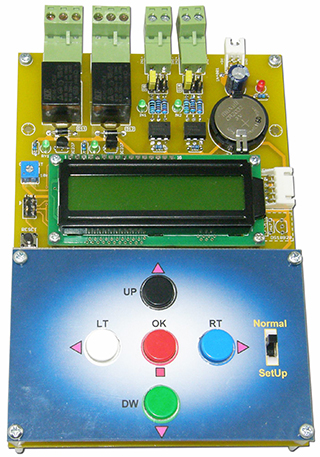

(ด้านบน) ภาพตัวอย่างเมื่อประกอบเข้ากับ ET-COVER KEY AVR328 PLUS

คุณสมบัติ

[*] ใช้จอ LCD แบบ 16 ตัวอักษร 2 บรรทัด มี LED BACKLIGHT

[*] CPU ใช้ ATMEGA328 แบบ 28 PIN DIP TYPE, 32 I/O, 32K BYTE FLASH, RAM 2K BYTE, EEPROM ภายใน 1K BYTE,

ความถี่ 16 MHz, พร้อมติดตั้ง BOOTLOADER

[*] สามารถพัฒนาเขียนโปรแกรมด้วย ภาษา ซี ของ Arduino ได้ โดย DOWNLOAD โปรแกรมจากเครื่อง PC ผ่านทาง

PORT RS232

[*] OUTPUT 2 ช่อง แบบ TERMINAL NO, NC, COM เป็น RELAY ขนาด 10A 2 ตัว

[*] INPUT 2 ช่อง แบบ TERMINAL 2 PIN เป็น DC INPUT OPTO ISOLATE 5 / 12 / 24V

[*] RTC เบอร์ DS3231 พร้อม BATTERY BACKUP 3V, ตัว BUZZER กำเนิดเสียง

[*] SW. แบบ กดติด ปล่อยดับ 5 ตัว พร้อมฝาปุ่ม, และ SW. แบบเลื่อนขึ้นลง 1 ตัว

[*] RS232 แบบ 4 PIN ใช้ติดต่อกับบอร์ดต่างๆ, และ RS232 แบบ 5 PIN ใช้ในการ DOWNLOAD

[*] 5 PIN CONNECTOR 2 ชุด ใช้ต่อกับ ET-SENSOR เบอร์ AM2302, SHT15, SHT31 ใช้วัดอุณหภูมิ และ

ความชื้นได้ ( เป็น OPTION ซื้อเพิ่มเติม )

[*] วงจร ON BOARD ของ DS18B20 ( เป็น OPTION ซื้อเพิ่มเติม ) - มีขั้วต่อใช้งาน 6 PIN ICSP

ใช้ในการโปรแกรมด้วยเครื่องโปรแกรมภายนอก เช่น ET_AVR ISP mkII

[*] พร้อมโปรแกรมการใช้งานอุปกรณ์ต่างๆ บนบอร์ด เช่น LCD , SW , ๆลๆ ที่เขียนด้วย Arduino มีให้ในแผ่น

CD ลูกค้าสามารถนำไปเขียนรวมเป็น โครงงานต่างๆ ได้โดยง่าย

[*] POWER SUPPLY 5VDC ขั้วแบบ BLOCK 2 PIN ใช้กระแสสูงสุดไม่เกิน 250 mA. สามารถใช้ POWER SUPPLY 5V

ของทาง อีทีที ET-SWITCHING ADAPTER 5V 2A TYPE B ( A-AP-A-00095 ) ราคา * 190.- ( เป็น OPTION ซื้อเพิ่มเติม )

[*] ขนาด PCB 15.74 x 10.66 cm.

[*] ชุด ET-AVR328 PLUS 1/2 ประกอบด้วย ...

[*] ตัวบอร์ด พร้อม LCD

[*] สาย ET-DOWNLOAD RD2

[*] แผ่น CD-ROM ตัวอย่างโปรแกรม และคู่มือการใช้งาน

[*] อุปกรณ์เสริมอื่น ๆ

[*] ET-PROJECT BOX 2B

[*] ET-PROJECT BOX 2W

[*] ET-COVER KEY AVR328 PLUS

ดาวน์โหลด :: Downloads

[1] User Manual
